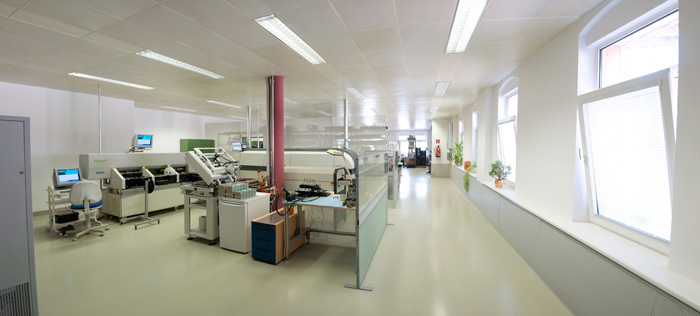

Die Fertigung

- Beschaffung aller Komponenten
- Wareneingangsprüfung
- Wellenlötanalge
- Reflow- Anlage
- SMD Automatenbestückung
- Musterbestückung
- Incircuit Test und Produktspezifische Funnktionsprüfung



Halbautomatischer Schablonendrucker

Die korrekte Ausrichtung der Schablone zum Substrat kann über zwei Visionkameras einfach kontrolliert werden. Alle wichtigen Druckparameter werden vom System kontrolliert.

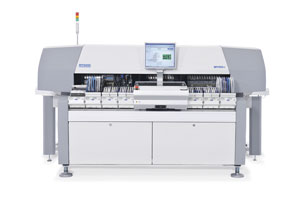

 Mydata TP9-UFP/ MY100Lxe

  • 5000Bt/h / 15.000Bt/h
  • 420 mm Prozessbreite
  • Großes Bauteilspektrum (0201 ... - BGA 45x45) /optische zentrierung
  • Feeder für alle gängigen Verpackungen





 RO-Vario Vollkonvektions-Reflowofen



  • 6 Zonen
  • 600 mm Prozessbreite
  • Löten oder Kleben
  • Bleifrei-Prozessfähig


 ERSA ETS-330 Wellenlötanlage



  • 3 Zonen
  • 360 mm Prozessbreite
  • Flussmittelauftrag im Sprühverfahren
  • Doppelwelle Ausgeführt
  • Bleifrei-Prozess





 Wichtiger Bestandteil der Fertigung sind natürlich verschiedene Prüfstationen:



  • In-Circuit-Test
  • Optische Prüfung
  • Eigener Prüfmittelbau
  • Funktionstest
